日照水上运动基地

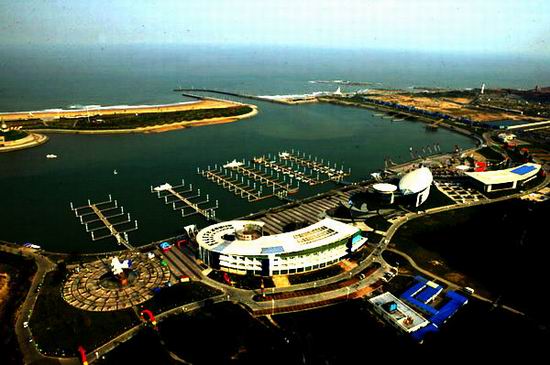

日照水上运动基地--坐落在环境优美的万平口风景区，总面积532万平方米，其中绿化面积120万平方米，城市湿地面积40万平方米，建筑面积1.57万平方米，水域面积160万平方米。整个水域通过四座人工小岛划分为比赛区域和训练水域，比赛和训练可以同时进行，互不干扰。该区域在2005年之前是一片养殖滩涂，是为筹备2007年中国水上运动会而开发建设的。水运基地建设将传统的静水、动水项目和海水、淡水项目集中在一个区域举行，随着日照游泳馆的建成，可以满足奥运会所有水上项目和中国水上运动会17个大项、227个单项的全部赛事，以及广大市民和国内外游客水上健身、娱乐、休闲需求，成为日照市打造和展现“水上运动之都”城市形象的重要组成部分。水上运动基地建设被授予中国建筑行业最高奖项——鲁班奖和“建国60周年百项经典暨精品工程”。

中文名

日照水上运动基地

绿化面积

120万平方米

水域面积

160万平方米

建筑面积

1.57万平方米

工程概况

日照市水上运动基地坐落在环境优美的万平口风景区，总面积532万平方米，其中绿化面积120万平方米，城市湿地面积40万平方米，建筑面积1.57万平方米，水域面积160万平方米。能够承办帆船、赛艇、滑水、激流回旋等8个大项、123个小项的全部赛事，是集水上运动、旅游休闲、群众健身于一体的市政园林综合性工程。工程总投资9.6亿元，于2005年7月5日开工，2007年8月27日竣工验收备案。建成后成功承办了中国首届水上运动会，并被中央电视台体育频道确定为外景拍摄基地。该工程是日照奥林匹克水上公园的二期工程，包括比赛水域、水上设施和陆上竞赛设施。主要工程项目有泻湖（比赛水道、训练水道）、码头、环路、船库、综合楼、激流回旋、游泳馆、群众性水上运动广场等。能够满足2007年中国水上运动会皮划赛艇、激流回旋、滑水等8个大项111个小项的比赛，是世界上可承办水上运动项目最多的场地，同时也是具有国际水准的旅游休闲景区。
　　万平口桥五跨连拱，五环倒映，从中跨到边跨，跨径依次递减，富有韵律和节奏感；大桥采用特殊的全透空设计，简洁明快，轻盈飘逸。万平口桥总长300米，宽28.6米，最大跨径65米，最大通航高度8米。大桥两边分别是0.3米的栏杆和3米的人行道，中间是22米的车行道。桥南是世帆赛基地，桥北是水上运动基地。该工程建设方是日照市规划建设委员会；主承建单位是：日照市园林绿化公司、日照市政工程有限公司、山东锦华建设集团有限公司；参建单位有：日照新港市政有限公司、山东德丰装饰工程有限公司、山东香山装饰工程有限公司、日照利华建筑有限责任公司、南京市水利建筑工程有限公司、北京华明照明工程有限公司。

主要建设内容

工程本着以人为本、人与自然和谐相处的设计理念，突出“运动和景观结合，运动为景观增彩”这一主题，设计合理、结构安全可靠。主要有以下建设内容：景观绿化日照水运基地绿化总面积120万平方米。结合海边气候和土壤，选配乔木品种达70多种、6.5万株，灌木40余万株，地被植物300余万株，草坪100余万平方米。选用耐盐碱、抗海雾的黑松、白蜡、银杏、刺槐、龙柏等乡土树种，乔灌木和地被植物有机结合，色叶树种和宿根花卉合理搭配，苗木成活率达98%以上。同时采用了疏密有序的组团式栽植，注重通透性和林岸线的结合，营造了优美的自然景观。为体现独特的沿海自然地貌，对40万平方米城市湿地进行了保护，成为鸟类栖息的乐园和科普教育的基地。目前水上运动基地已经形成了三季有花、四季常绿、生态和谐的自然景象。太阳广场太阳广场占地9万平方米，以“水”为主要创作元素。中间是蜿蜒曲折的溪流水景带，建有设计别致的小型景观拱桥及6组水上运动造型的铸铜雕塑。广场最西端是圆形灯光喷泉，作为溪流带的活水源头。广场东部是水中舞台，舞台背景为大型灯光音乐喷泉，是目前山东省最大的音乐喷泉，也是国内为数不多的大型海水音乐喷泉之一，有20种水型变化，主喷喷射高度达80米。喷泉为上下浮动结构，喷时浮出水面，平时隐入水中。万平口桥万平口桥横跨泻湖东西两岸，为五跨连续上承式拱桥。桥体采用特殊的全透空设计，长280米，宽28.6米，最大跨度65米，通航高度为8米。大桥五跨连拱，夜晚在优美的灯光照耀下，宛如奥运五环的标志倒影于碧波之上。激流回旋由德国TZ公司设计的激流回旋场区占地300亩，是目前世界上规模最大、标准最高、功能最完善的设施，包括三条水道，共计1220米。泻湖泻湖是利用原海边滩涂开挖而成，为减少土方调运量，将开挖的泥土在湖心由南向北依次筑起童话、阳光、情人和欧鹭四个岛屿，分别由五桥连接，将泻湖一分为二，西侧水域为比赛区，设有8条赛道，长2250米，宽180米，东侧水域为训练、休闲区，长2000米，宽120米，做到比赛、训练、休闲互不影响。配套建筑主要包括综合楼、目标塔等。目标塔主体为三层结构，高14米，总建筑面积1900平方米，为螺旋上升式建筑。综合楼为三层结构，总建筑面积13800平方米。顶部设计为两条相切的抛物线状，整个建筑外观流畅轻盈，简洁大方，是水上运动基地的标志性建筑。内部设有新闻中心、会议室、办公室以及运动员服务区等。

质量目标策划与管理

为实现建精品工程，创“鲁班奖”的质量目标，各承建单位分别成立了创“鲁班奖”领导小组，组建了专业齐全、精干高效的项目管理班子。整个工程建设始终本着“无质量通病、无质量隐患”的宗旨。开工前针对工程质量目标进行周密的策划，制定了高于国家标准的内控质量标准，编制了《日照水上运动基地工程建设质量标准》及项目创优规划，把质量目标层层分解，建立完善的质量管理网络体系。施工过程中，坚持事前预控、过程监控和事后验收的动态管理模式，对影响工程质量的各项因素进行全面的分析和监控，通过开展QC小组攻关活动不断解决施工过程中出现的技术、质量难题，实施全面质量管理。

工程亮点及难点

（一）为增加绿化量，设置了生态化的比赛看台。采用草坡看台，比赛时摆上坐凳作为看台，赛后恢复为草地，改变了以往硬质看台占据绿化空间的弊端，既增加了绿化量，又体现了自然和谐的生态理念。（二）对硬质护岸和自然护岸进行有机结合。为了兼顾景观和体育功能的需要，充分利用现有资源，大量采用自然的沙滩护岸，岸线曲折优美，在码头和滨海广场有防护要求的区域采用台阶和直立式石质护岸，将二者自然结合，实现了安全防护、体育功能和景观功能三结合。（三）有效保护和利用了城市湿地。水运基地建设时，对北部湿地进行了保护性开发，在尽量保留原始地貌的基础上，补植了芦苇，栽植了睡莲、柳树等水生、临水生植物，达到生态、自然、和谐的效果，成为鸟类繁衍、栖息的乐园。（四）设置了一座开启桥。在满足结构和景观功能的前提下，在设计上实现了钢桥和混凝土桥的结合。帆船进出两侧水道时，开启桥升起，平时闭合供车辆行驶。既为帆船进出训练和比赛水域提供了便捷的通道，又不影响桥的通行功能和整体景观。（五）对激流回旋设施进行功能完善和创新。激流回旋工程由德国TC公司设计，可调节障碍物等设备须从国外进口，国内无同类工程,没有相关经验可以借鉴；改进了以往的单一固定障碍物，增加了可移动障碍物，以满足不同比赛的要求。（六）新工艺、新技术、新材料、新设备应用广泛，科技含量高。其中大面推广使用的彩色透水混凝土地面，虽然国内施工经验还不成熟，还没有国家级规范，需要在建设过程中创新开发施工技术，我们开创性的利用这一工艺，取得了良好的效果，这种材料的利用既人性化，又有效增加了景区地下水的储存。（七）安装工程量大，系统复杂，智能化程度高。激流回旋水流的速度、回旋的效果受设备安装质量的影响很大，要求设备的安装位置精确，智能控制严密。（八）“四节一环保”应用效果明显。532万平方米的用地全部占用的是沿海滩涂，保留并改善了原湿地生态环境。部分景观道路采用透水混凝土和木栈道，增加了环保功能和行人行走的舒适度。照明及交通信号设施大量利用太阳能，喷泉使用海水，泻湖海水利用潮汐现象自行调节水位,进行更新。在工程的整个施工过程，解决了许多难点问题：（一）海边滩涂绿化抗盐碱难度大。为防止土壤返碱，没有采用大规模换土的传统工艺，为了节约工期，在确保绿化成活率的前提下，采取了压、排碱相结合的措施，即在泻湖盐碱土上先压实不低于1米的麻饼土作为压碱层，并根据土坡和排水走向设置了纵横交错的排碱暗沟，隔绝盐碱水分的上返，提高了植物成活率。（二）地下防水卷材施工过程中抗海水潮汐干扰难度大。基地工程基础全部坐落在海水和滩涂淤泥中，基础及墙体长期位于海水中，地下水位高。为保证施工质量，在施工地下卷材防水工程前，先在基槽表面纵横向每间隔2米开挖宽30厘米，深15厘米的排水盲沟，沟底由中间向两侧按5%放坡，沟内铺设直径20厘米的PVC管道，在管道上每间隔30厘米钻孔，管道周围用1-2厘米石子铺填滤水层，海水通过PVC管上的小孔渗透到管内排入四周排水沟，经周围排水沟汇集后再排出基槽外。此做法我们以《运用QC方法，降低地下海水水位，确保地下防水卷材施工质量》作为QC成果，参加了2007年全省建工系统QC成果发布会，获得二等奖。（三）海边滩涂淤泥地基深基坑支护难度大，基础施工复杂。万平口桥位于入海口河道之上，桥台为深基坑推力基础，开挖深度达17米，基底位于海平面以下13米。项目部经过充分论证和计算，最终确定采用钻孔灌注桩挡土，高压水泥旋喷桩止水的基坑支护方案。该方案施工方便，质量良好，为同类型工程施工提供了施工借鉴。承台基坑开挖深度达8米，基底处于海平面以下4米，采用了粉喷桩支护方案，承台桩基成型后全部采用了声测波检测， 56棵桩全部达到一类桩标准。（四）超厚大体积混凝土防裂要求高、施工难度大。万平口桥每个桥台混凝土方量达12000立方米。混凝土浇筑时采用“分区定点、一个坡度、循序推进、一次到顶”的浇筑工艺，保证桥台混凝土的整体性。每个桥墩承台一次浇注混凝土超过1000立方米，为控制大体积混凝土水化热问题，在结构内部布设降温水管，采用一线通计算机测温分析系统，进行养护全过程监控，混凝土无任何裂缝。（五）大跨度多跨连拱钢筋混凝土空心肋板结构桥梁拱圈抗裂要求高、浇注施工复杂。拱圈是万平口桥的技术重点，为空心箱梁结构，采用厚壁钢管做支架，纵向密排小龙骨形成拱底弧线，1.2倍荷载进行支架预压，保证拱圈受力轴线。采用支架顶压的方法解决了内模易上浮的问题。拱圈分段浇筑，适时施工后浇带，严格控制合拢温度。五跨拱圈分区、分阶段同时落架，桥台位移、拱圈落架量、应力、应变监控结果均优于设计要求。(六) 激流回旋坐标测量精确度要求高、测设难度大。激流回旋工程基础坐落在滩涂淤泥地基上，淤泥最大深度达8米，1220米水道为不规则的曲线形，为产生设计的激流加回旋的效果，5000个控制坐标点采用三台GTS全站仪配合GPS卫星定位系统进行测设，所有控制坐标点最大测角中误差为3秒，最大三维坐标测距中误差为5毫米。可调节障碍物设备安装要求精度高，设备安装预留位置准确，最大误差仅为0.5毫米,得到德国安装专家的好评。

新技术推广应用情况

工程应用了建设部十项新技术中的9大项24个子项。1、地基基础和地下空间工程技术1.2.1粉喷桩复合地基成套技术沼泽地基上的激流回旋工程和环境工程，避免了沉层淤泥开挖，节省投资和工期。1.2.6土工合成材料应用技术土工栅格加固激流回旋工程水道回填土防裂及边坡稳定技术。2、高性能混凝土技术2.1混凝土裂缝防治技术1.万平口桥地下桥墩大体积混凝土预埋管循环水冷却防裂技术应用。2.泵房大体积砼浇筑。2.4清水混凝土技术万平口桥拱梁砼施工3、高效钢筋与预应力技术3.3粗直径钢筋与螺纹机械连接技术万平口桥钢筋工程。3.4.2有粘结预应力成套技术万平口桥桥面箱梁4、新形模板及脚手架应用技术4.1清水混凝土模板技术综合楼、贵宾楼、万平口大桥、泵房砼主体结。4.4.3市政桥梁脚手架施工技术万平口桥5、钢结构技术5.1钢结构CAD设计与CAM制造技术茶室、钢结构拱桥5.2.2钢结构安装施工仿真技术茶室、钢结构拱桥5.7钢结构防火防腐技术茶室、钢结构拱桥6、安装工程应用技术6.1.1金属矩形风管薄钢管法兰连接技术综合楼通风工程6.1.2给水管道长压连接技术综合楼 强、弱电布置6.4.1通信网络系统综合楼6.4.2计算机网络系统综合楼6.4.4火灾自动报警及联动系统综合楼6.4.6综合布线系统综合楼6.6.1系统检测综合楼6.6.2系统评估综合楼8、建筑防水新技术8.1.3合成高分子防水卷材综合楼地下防水、激流回旋水道地下防水、演艺舞台地下防水9、施工过程监测和控制技术9.1.1施工过程控制网建立技术激流回旋水道坐标点GPS卫星定位系统9.2.2大体积混凝土温度监测和控制万平口桥地下桥墩大体积砼浇注施工10、建筑企业管理信息化技术10.2管理信息化技术全部工程的施工过程10.3信息化标准技术全部工程的施工过程

工程施工质量情况

1、太阳广场及景观绿化工程太阳广场占面积9万平方米，由大面积的大理石、木栈道铺装和景观绿化以及喷泉、雕塑、灯光等组成，铺装平整美观，接缝均匀，喷泉、灯光及各景观带造型优美、运行良好。水运基地是在海滩的基础上改造而成，特殊的盐碱土地和海洋气候给绿化带来了不利因素。多次聘请专家深入现场进行论证和技术指导，从土壤处理到苗木配置进行了充分论证，创造性解决了盐碱地绿化，提高了苗木的成活率。在土方工程施工中，采取了压碱和排碱措施。在泻湖开挖的盐碱土上先压1米厚的麻饼土作为压碱层，并根据地形和排水走向设置了纵横交错的排碱沟，即：挖沟宽、深均一米，沟内填70cm厚、粒径3-6cm的石子，在沟顶部和两侧设土工布防止泥土堵塞排碱沟，起过滤作用。然后上部再回填1米厚的熟土。在绿化树种选择上，针对适用盐碱地的树种较少的不利因素，想法设法研究品种，驯化品种，最终确定以黑松、白蜡、龙柏、刺槐等耐碱、耐海雾的乡土树种为主。同时为提高观赏效果，大胆引进美国红枫等彩叶树种，选用了黑心菊、波斯菊、百叶草等20余种的草本花卉，各种原生态花卉争奇斗艳，生机盎然。以“无质量缺陷、无质量隐患”为目标，创新质量管理，在施工和养护管理阶段均高标准、严要求。根据苗木规格和土球大小，严格树穴开挖尺寸。在栽植上要求全冠栽植，从苗木起挖到运输、从乔木规格到树形及树型分枝点、树冠大小等技术细节进行全程监理验收，及时将不符合要求的苗木清出现场。在养护管理上，为提高新栽苗木抗海雾盐碱能力，在晴热少雨的天气里注重对苗木喷水浇水养护，在阴雨天加强排水措施；为防海风，设立树木支撑架加固苗木。对整个基地的绿化进行定期喷药、施肥、拔草等养护和管理，实施严格完善的养护管理考核办法。2、桥梁工程万平口桥桥墩基础为2米大直径桩，经山东省建筑工程质量监督检验测试中心采用声波检测、取芯检测，56棵桩全部达到一类桩标准。万平口桥成桥动静载试验经湖南湖大土木建筑工程监测中心检测，各项指标满足规范要求，整体承载能力满足设计要求，结构安全可靠。3、道路工程基地外围道路采用沥青混凝土面层，平整直顺，平整度均控制在3毫米以内。沥青面层以下加铺玻纤土工格栅，增强了沥青面层强度，有效地防止了沥青面层的反射裂缝。基地区内道路采用大理石铺装，纵横缝缝口均匀，弯道处采用电脑预排，异形整板铺装，纵缝圆顺，曲线优美。4、建筑工程水运基地综合楼工程地基与基础工程符合设计要求，质量优良，实体外观无裂缝、倾斜和变形，沉降观测最大值5.0毫米，最小值3.5毫米，沉降差为1.5毫米,沉降平稳。主体结构工程获日照市优质结构工程，无任何裂缝，垂直偏差最大值为5毫米。玻璃幕墙、外挂铝塑板线条顺直，缝隙均匀一致，质量优良，符合标准要求，三性检测一次合格。室内地面大理石和高档地板砖镶贴拼缝严密，图案布置美观大方，相邻板面最大高低差为0.5毫米，分项工程验收优良。窗的水密性与气闭性检测均符合要求。1.5平方米以上的门窗玻璃及护栏的玻璃均采用钢化安全玻璃。屋面、厕浴间地面防水采用TS卷材，使用一年来无任何渗漏现象。设备安装牢固可靠，运行良好。为确保运动员和游人的安全，各个照明节点及水下电路电器全部安装了漏电保护设施。

综合效果

本工程在设计、施工、运行过程中，均符合国家、行业标准，充分考虑了“四节一环保”的要求。运行一年多来，各项使用功能均达到设计要求。2007年8月28日成功举办了中国首届水上运动会，并将继续举办第十一届全国运动会水上运动项目和第二届中国水上运动会等一系列赛事，各项设施完全满足比赛需要，得到了国家体育总局、运动员及社会各界的认可。同时，水上运动基地还充分发挥了旅游休闲和市民广场的良好作用，提升了城市品位，彰显了海滨城市特色。水上运动基地建成后，有效改善了周边生态环境，附近三个村居利用伏季休渔期纷纷办起“渔家乐”民俗旅游，仅此一项每年为附近居民人均增加5000元的经济收入。随着水上运动基地服务配套设施的完善，也带动了周边房地产业的迅速发展，市政府从土地出让金增值额中基本收回了基地的建设成本，取得了良好的社会效益。

工程获奖情况

本工程先后获得日照市勘察设计一等奖、山东省勘察设计优秀奖、日照市优质结构工程、日照市优质工程“港城杯”奖、 山东省建筑工程安全文明卫生工地、山东省建筑工程质量“泰山杯”奖；《运用QC方法降低海水水位，确保地下防水卷材施工质量》获2007年度山东省QC成果二等奖。《运用QC方法攻克透水混凝土施工技术难点》获2008年度山东省QC成果二等奖、山东省省级工法，该小组获2008年度全国工程建设优秀质量管理小组称号。《摩托艇》雕塑获2007年度全国优秀城市雕塑建设项目优秀奖。2008年荣获中国建筑工程最高奖“鲁班奖”，这是鲁班奖设立二十多年来，日照市首个获此殊荣的工程。
