石门水库

石门水库
石门水库位于陕西汉中市境内,属于褒河中游上的大(2)型水库。水库于1969 年开工,1973年开始蓄水,1979年竣工。2001-2006年对大坝进行了除险加固。水库是一座以灌溉为主,兼顾发电、防洪、养鱼的大型水库。库坝呈弓形紧扼两山之间,大坝以上流域面积3861平方公里,总库容1.098亿立方米,枢纽工程由拱坝,河床电站,东、西干渠渠首及反调节池等建筑物组成。渠系工程包括东、西、南三条干渠,总长87公里。东干渠设计流量30立方米/秒,设计灌溉面积27万亩。东干渠投入运行后,为灌区的抽水站及塘库提供了水源保证,促进了小型水利工程的发展,对改变市区丘陵地区的农业生产基本条件发挥了重要作用。
中文名
石门水库
外文名
Shimen  Reservoir
地理位置
陕西省汉中市褒谷南口
截流河流
长江支流汉江支流褒河
建设周期
1969年-1979年
流域面积
3861平方公里
总库容
1.098亿立方米

地理位置

石门水库位于陕西汉中市境内,属于褒河中游上的大(2)型水库。

主要工程

石门水库,枢纽工程由拱坝,河床电站,东、西干渠渠首及反调节池等建筑物组成。

水库工程

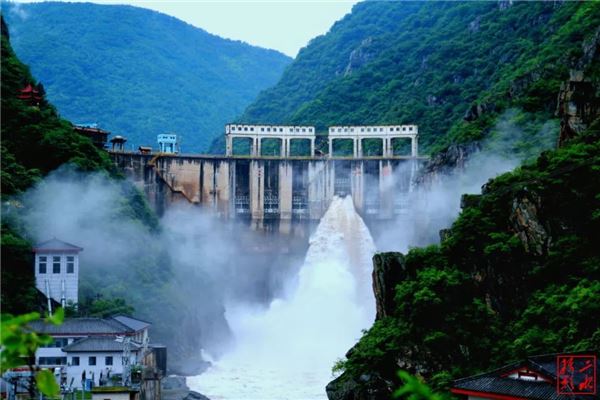

库坝呈弓形紧扼两山之间,形成了一座以灌溉为主,兼顾发电、防洪、养鱼的大型水库。大坝以上流域面积3861平方公里,总库容1.098亿立方米,其中:有效库容0.607亿立方米,死库容0.443亿立方米,滞洪库容0.048亿立方米。养鱼水面4050亩,库区回水至青桥铺(留坝县青桥驿镇青桥铺村),长达17公里。其大坝位于陕西省汉中市褒谷南口内古栈道石门处。大坝为二级建筑物,是一座变圆心,变半径的钢筋混凝土双曲拱坝,最大坝高88米,最大底宽27.3米,坝顶宽5米,坝顶弧长254米,坝顶高程620米,正常挡水位618米。坝体中部设高8米,宽7米的泄洪闸门6孔,出口设挑流鼻坎,最大泄水量5250立方米/秒。

电站工程

河床电站采用引水式,最大引水流量68.1立方米/秒。电站厂房设在大坝下游西岸250米处,为水下封闭式结构,安装3台1.25万千瓦轴流式水轮发电机组,东干渠渠首装2台1250千瓦机组,西干渠渠首装1台500千瓦机组,6台机组总容量4.05万千瓦,设计年发电量1.42亿千瓦时。

渠系工程

包括东、西、南三条干渠,总长87公里。3条干渠设计引水量为56立方米/秒,设计灌溉面积51.5万亩。东、南干渠受益面积占90.3%。有效灌溉面积44.9万亩,汉中市有效灌溉面积25.92万亩。1989年实际灌溉面积22.48万亩。西干渠西干渠全为勉县受益。 石门水库西干渠,引褒河石门水库水,1970年开建,1972年竣工。干渠长14.6公里;斗渠27条,长73.7公里;斗、闸、桥、涵等建筑物327座。设计引水流量6立方米/秒,设计灌溉面积5万亩,有效灌溉面积2.48万亩,旱涝保收田2.1万亩。国家投资250万元,社队投劳力270万工日。红庙、长林、段家坝、老道寺4个乡(镇)的27个村受益。1987年灌区旱涝保收面积0.94万亩(包括南郑县3300亩),灌区水稻平均亩产550公斤,小麦平均亩产291公斤。南干渠南干渠为褒惠渠。1934(民国23年),陕西省水利局长李仪祉视察陕南水利时,提出改建褒河引水工程计划,但久议未决。1937年,南郑县、褒城县、城固县三县人民再三请愿,才决定修褒惠渠。1938年陕西水利测量设计队初步勘测设计,1939年进行复测,9月组建褒惠渠工程处。1940年冬全面动工兴建,工程分两期,一期工程主要为渠首枢纽和开通干渠,建浆砌石滚水坝一座,长135.3米,宽8.55米。沉沙漕一段,长443米,渠首砌护三段,总长1212米。干渠自渠首经河东店、宗营、李子沟、付家庙、狮子沟、洪沟河入城固文川河,全长32.3公里,市境内28.8公里。干渠下有支渠3条,斗、分渠46条,总长61.6公里。1942年3月,渠成试水,6月通水,当年灌田8.4万亩。二期工程为整修加固已成工程,增修部分建筑物,至1946年竣工。两期施工共修各种建筑物80多座,投工115万个,完成土石方126万立方米,砌石2万立方米,总投资409万元。随着工程的逐年完善,至1949年,灌溉面积扩大到12.74万亩。褒惠渠通水后,经8年运用,发现:滚水坝偏低,坝身局部脱缝,1949年大坝西端被洪水冲毁15米;干渠断面设计偏小,过水量满足不了需要;干支渠建筑物设计标准不高,部分工程亟待维修;灌区排涝工程不配套,1万多亩农田排水困难。解放后,对褒惠渠全面整修,1950年10月,陕南水利管理局制定了褒惠渠工程整修计划,1951年3月至1952年3月,国家投资36.88万元,投工27.13万个,完成土石方21.59万立方米,整修改造引水、输水、分水工程68项。褒惠渠经逐年维修改善,设施效益不断提高,渠道引水流量从1949年的15秒立米提高到21.5秒立米。为调节灌区水量,陆续新修八里桥、狮子沟、黄坝堰等16座水库及塬上、武乡四级、东方红等42处抽水站,使灌区基本形成了一个“引、蓄、提”相结合、长藤结瓜式的灌溉网,褒惠渠在境内的灌溉面积由1949年的10.75万亩增加到1979年的16.53万亩。1971年后,褒惠渠划归石门水库灌区。因干渠渠首居石门水库枢纽南部,更名为石门水库南干渠,由石门局统一管理。东干渠1.工程规模:
  东干渠系石门水库灌区主干渠,全长40.59公里,汉中市占21.26公里。从1969年11月起,汉中、城固两县分段施工,于1976年建成受益。工程总投资1026.66万元,其中汉中市676.64万元,占65.9%,汉中市投工471.44万个,完成土石方205.77万立方米,耗用水泥7681吨,木材2062立方米,钢材216吨,干渠每公里平均投工22.18万个,平均造价31.89万元,灌区亩均投资42元,投工28.8个。东干渠横穿汉中市北部丘陵地区,逢山打隧洞,遇水架渡槽。自渠首起依山傍水而行。跨沥水沟,缘秦岭南麓蜿蜒向东,经西沟、渔塘沟、狮子河、薜家庄、邢家坝、干河、武乡镇、王家河、李家营、马家村,入城固县境后,至伏牛山退入军民水库。从渠首至马家崖水库,在市境内干渠段及6条支渠共长53.9公里,共设建筑物438座,其中较大的有:(1)渠首建筑物。渠首由进水塔、引水隧洞、发电厂房等组成。进水塔设于水库东岸坝肩,高33米,进口底槛高程588.5米。引水主隧洞直径3米,长106.2米。发电支洞长26.96米,厂房及安装间长24.4米,宽11.5米,装1250千瓦水轮机组2台。渠底高程589.74米,设计流量30立方米/秒。(2)沥水沟渡槽。位于东干渠石渠段2145米的沥水沟口,最大输水能力32立方米/秒。1970年9月开工,1972年5月落成,1973年10月因山体滑塌,使1号岸墩沉陷,为确保渡槽安全,1974年4月又增建进口第一跨槽箱,渡槽共8跨,全长161米,高43米,为井框基础,装配式钢筋混凝土排架,迭合式预应力钢筋混凝土槽箱组成。渡槽构件现场预制,槽箱最大重量达32吨。工程技术人员同沙沿、赵宅乡民工通力合作,利用地形,在南岸山坡埋设木地锚一处,北岸渠底竖立高20米铁塔一座,用4根直径为46.5毫米的钢丝绳作主缆,过地锚和铁塔上的滑轮,用卷扬机操作绳缆起降,使之到达安装位置。全部工程浇注混凝土1400立方米,开挖土石方1.8万立方米,用水泥554吨,钢材189吨,铅丝2.7吨,木材307立方米,用工16.79万个,投资50.47万元。(3)10号隧洞。隧洞位于东干渠4301米处,洞长491米,浆砌石马蹄形断面。1970年2月由张寨乡负责修建,1972年4月完成。用钢材0.5吨,木材538立方米,水泥305吨,投工13.9万个,投资19.36万元。(4)干河倒虹。为东干渠过干河工程,位于武乡镇西侧干河下,长33.5米,系单管倒虹,浆砌石钢丝网水泥沙浆衬砌结构,进口渠底高程579.3米,由赵庄乡承建,1970年1月动工,5月完成,1974年又加固了胸墙,增修了护坦、海漫及护堤工程。耗用钢材3.27吨,木材10立方米,水泥109吨,用工4.2万个,投资6.53万元。(5)王家坪渡槽。系五支渠重点改造工程,位于白庙乡沙凹岭以东王家坪,五支渠王家坪段原为大填方渠道,过水时,常出现渗漏和滑坡险情,虽经砌护加固也无济于事,年年用水高峰期,由于引水量受限制,中、下游用水不足,延误农时。1984年12月,按渡槽设计施工,次年6月建成,工期144天。渡槽为钢筋混凝土梁式结构,总长229.6米,净长200米,共20跨,每跨10米,槽箱为带拉杆矩形断面,高1.6米,宽1.5米,壁厚0.12米,设计流量2.63立方米/秒,加大流量3.3立方米/秒。工程为签订承包合同施工,实际用工1.47万个,投资11.84万元。用水泥128.5吨,木材43.6立方米,钢材23.5吨。

工程建设

水库工程

1969年,石门水库由西北勘测设计院设计,列入基建项目,由国家投资,水电部第三工程局承建枢纽工程,灌溉渠系的规划和建设,由地方政府组织灌区人民分段完成。工程从1969年冬全面动工,承担枢纽工程的三工局及汉、勉、城3市县4万人集中工地,日夜奋战。1972年东、西干渠开通,进行低水位运行。1975年大坝按正常高水位蓄水,河床电站3号机组试车运转。1979年全部竣工。1983年8月,陕西省人民政府受国务院委托,派副省长刘庚率验收委员会对石门水库枢纽工程进行了验收,由水电部第三工程局正式交付石门水库管理局使用。水库工程总投资1.24亿元,其中,枢纽工程1.085亿元,渠系工程0.153亿元。投工1100万个,完成土方526.4万立方米,石方58.7万立方米,浇注混凝土36.5万立方米。共用钢材1.07万吨,木材2.67万立方米,水泥9.87万吨。

干渠工程

1969年冬,汉中市组织万余民工实行“核定工程成品量,填写支款证结算粮款”的劳动定额管理制度,推行“包投资,包工日,包材料,包质量,包工期”的办法,坚持冬春集中劳力突击,夏秋留长年基建队施工,全部工程分三个阶段进行。1969年冬至1970年春,开通东干渠21.26公里,完成土方205.77万立方米,工期150天。1970年春至1972年5月,开通石渠2.15公里,完成支渠6条,分支渠3条,长53.91公里,移动土方70.39万立方米。完成干渠建筑物228座及支渠部分重点建筑物,当年夏灌试水成功,引水流量6.28立方米/秒,灌田5万亩。1972年冬至1975年,完成新增及部分补强加固工程,210座支渠建筑物全部建成。1977年9月验收确定,东干渠及其建筑物为3级,工程质量达到设计要求,遂交石门水库管理局管理运用。

工程效益

东干渠设计流量30立方米/秒,设计灌溉面积27万亩,其中汉中市16.35万亩,占60.6%。东干渠投入运行后,为灌区的抽水站及塘库提供了水源保证,促进了小型水利工程的发展,对改变汉中市丘陵地区的农业生产基本条件发挥了重要作用。至1989年,市境内东干渠灌溉面积15万亩,为设计面积的92%。

旅游价值

石门水库为典型的峡谷型水库,库区位于褒河中上游,北有秦岭,南有巴山,山峦起伏,沟汊众多,植被良好。水库历史文化积淀丰富,旅游资源丰富,2002年被命名为国家水利风景区,主要由自然景观、工程景观和人文景观组成,分为山河堰、鸡头关、石门三大景区,规划占地6875公顷。景区内有东汉时期世界上第一条人工开凿的通车隧道——石门遗址,有与万里长城、大运河齐名的古代交通大动脉——褒河栈道,有以“石门十三品”为代表的汉隶书法瑰宝——石门摩崖石刻,以及曹操的“衮雪”,张良的“玉盆”,郑子真的“石虎”等,还有“萧何月下追韩信”,“明修栈道暗度陈仓”,“褒姒一下值千金”等历史典故,是汉中风光优美宜人的旅游胜地。
